2014版《綠色建筑評價標準》雨水控制利用評價指標介紹

杜曉亮 曾捷 李建琳 呂石磊

（中國建筑科學研究院建筑設計院，北京100013）

0前言

綠色建筑關注水環境改善與水資源利用，雨水控制利用也因此在綠色建筑中得到更多更深層次的關注。即將實施的《綠色建筑評價標準》（GB/T 50378-2014，以下簡稱“新標準”）基于低影響開發的理念，在“節地與室外環境”、“節水與水資源利用”兩個章節對雨水控制利用提出了系統性的評價指標以及相應的技術措施，評價指標的設置更加科學合理，有助于更好地實現綠色建筑在雨水控制利用方面的經濟效益、社會效益和環境效益。

1低影響開發與綠色建筑

低影響開發（Low ImpactDevelopment，LID）是20世紀90年代末發展起來的暴雨管理和面源污染處理技術，旨在通過分散、小規模的源頭控制機制和設計技術來達到對暴雨所產生的徑流和污染的控制，使開發地區盡量接近于開發前的自然水文循環狀態，其關鍵在于原位收集、自然凈化、就近利用或回補地下水。從其技術理念和宗旨可以看出，低影響開發注重雨水管理的環境效益和經濟效益。經過多年的實踐運用，該方法在美國、西歐等地得到廣泛運用，并有眾多代表性案例。

綠色建筑的理念之一是要求最大限度地實現節水、保護環境、減少污染，其中就包含了雨水控制利用的要求，與低影響開發理念所追求的目標相一致。因此將低影響開發的理念融入綠色建筑的雨水控制利用，將有助于解決目前我們所面臨的水環境及水資源難題。

2低影響開發原則下的雨水控制利用措施

與傳統的雨水控制利用措施相比，低影響開發推崇的措施更注重因地制宜，追求實現接近于自然狀況下的水文循環、低耗能且生態化。我們將此類措施稱為綠色雨水基礎設施，它是由諸如林蔭街道、濕地、公園、林地、自然植被區等開放空間和自然區域組成的相互聯系的網絡，此類設施有：雨水花園、下凹式綠地、屋頂綠化、植被淺溝、雨水截流設施、滲透設施、雨水塘、雨水濕地、景觀水體、多功能調蓄設施等。

綠色雨水基礎設施有別于傳統的“灰色”雨水設施（雨水口、雨水管道等），能夠以自然的方式控制城市雨水徑流、減少城市洪澇災害、控制徑流污染、保護水環境。例如雨水花園，它是自然形成或人工挖掘的淺凹綠地，用于收集來自屋面或地面的雨水，通過植物、土壤的綜合作用使雨水得到凈化，并使之逐漸滲入土壤或補給景觀用水、沖廁用水；又如下凹式綠地（也稱低勢綠地），它低于周圍路面，可承接和儲存雨水，達到調節徑流、補充地下水以及削減徑流污染物的作用。

組合應用這些設施可實現削減徑流、調蓄利用雨水資源、控制徑流污染、降低市政管網的壓力、保證安全輸送、保護河道、營造生態化景觀等多種功能。此外，綠色雨水基礎設施還有助于凈化空氣、減少能耗、緩解熱島效應、土地增值、節約投資、降低雨水設施運行費用，提供具有美學和生態功能的自然景觀和宜居環境。

3兩版標準中雨水控制利用評價指標對比

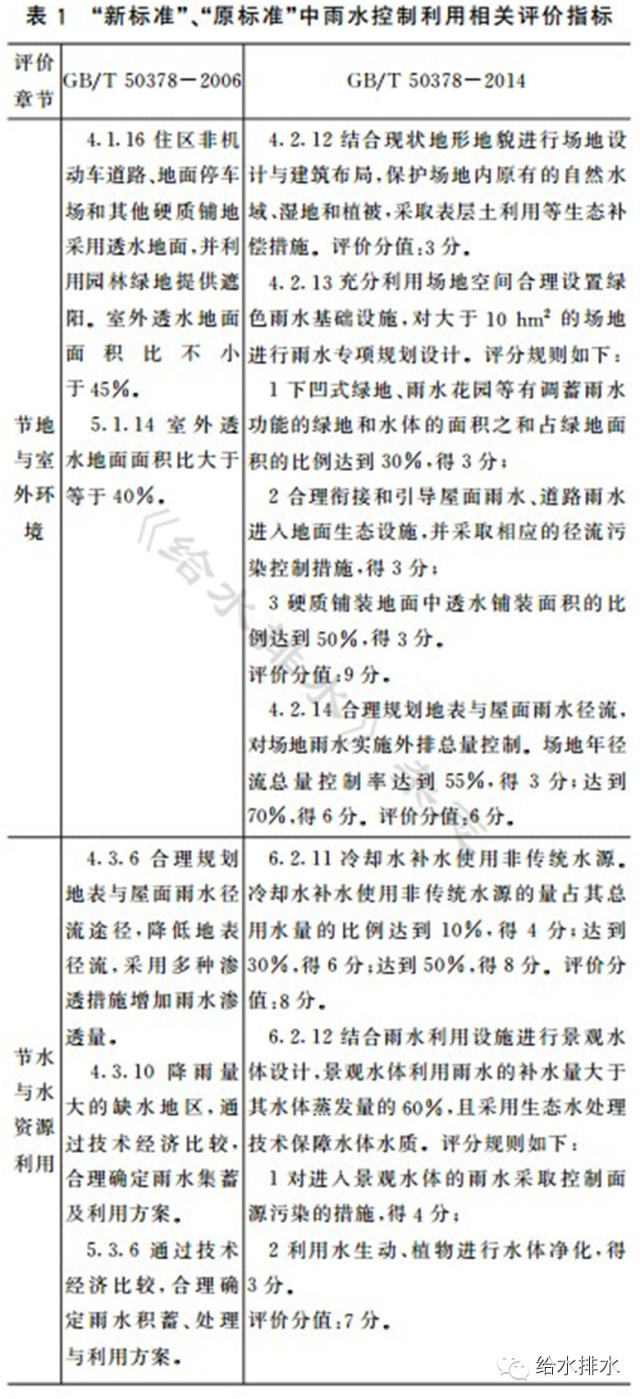

“新標準”及“原標準”（GB/T50378-2006）中，均有雨水控制利用的相關評價指標，其內容見表1。

合理開發利用場地空間不僅是地面空間利用的問題，還應該包括合理的整體規劃布局，如合理利用植被緩沖帶和前處理塘連接，引導硬質鋪裝上的雨水進入場地開放空間；合理引導屋面雨水和道路雨水進入地面生態設施等，保證雨水排放和滯蓄過程中有良好的銜接關系，并有效保障自然水體和景觀水體的水質、水量安全。

利用場地的河流、湖泊、水塘、濕地、低洼地、設計景觀（如景觀綠地和景觀水體）作為雨水調蓄設施，以減少采用人工池體進行調蓄，可達到有限土地資源多功能開發的目標，并避免開發過程中由于缺乏溝通導致多套系統進行單獨設計，浪費大量資金和土地。能調蓄雨水的景觀綠地包括下凹式綠地、雨水花園、樹池、干塘等綠色雨水基礎設施。據此，本條第一款提出該類景觀綠地和水體的面積之和占綠地面積的比例需達到30%。

屋面雨水和道路雨水是建筑場地徑流的重要源頭，易被污染并形成污染源，給下游地區帶來水質、水量威脅，故本條第二款要求合理引導其進入地面生態設施進行調蓄、下滲和利用，并在雨水進入生態設施前后采取相應截污措施，保證雨水在滯蓄和排放過程中有良好的銜接關系，保障自然水體和景觀水體的水質、水量安全。條文中的地面生態設施通常是指下凹式綠地、植草溝、樹池等，即在地勢較低的區域種植植物，通過植物截流、土壤過濾滯留處理小流量徑流雨水，達到徑流污染控制目的。具體實踐中，還應考慮在截留屋面雨水時做好消能措施，防止其對地面生態設施造成沖擊破壞。

雨水入滲也是消減徑流及徑流污染的重要途徑。本條第三款要求“硬質鋪裝地面中透水鋪裝面積的比例達到50%”。“硬質鋪裝地面”是指場地中停車場、道路和室外活動場地等，不包括建筑占地（屋面）、綠地、水面等。通常停車場、道路和室外活動場地等，有一定承載力要求，多采用石材、磚、混凝土、礫石等為鋪地材料，透水性能較差，雨水無法入滲，易形成大量地表徑流，增加城市排水系統的壓力。“透水鋪裝”是指采用如植草磚、透水瀝青、透水混凝土、透水地磚等透水鋪裝系統，既能滿足路用及鋪地強度和耐久性要求，又能使雨水通過本身與鋪裝下基層相通的滲水路徑直接滲入下部土壤的地面鋪裝。當透水鋪裝下為地下室頂板時，若地下室頂板設有疏水板及導水管等，可將滲透雨水導入與地下室頂板接壤的實土，或地下室頂板上覆土深度能滿足當?shù)貓@林綠化部門要求時，可認定其為透水鋪裝地面。

規范條文：

“4.2.14合理規劃地表與屋面雨水徑流，對場地雨水實施外排總量控制。場地年徑流總量控制率達到55%，得3分；達到70%，得6分。評價分值：6分。”

綠色建筑在場地設計過程中應合理評估和預測場地可能存在的水澇風險，對場地雨水實施減量控制，盡量使場地雨水就地消納或利用，防止徑流外排到其他區域形成水澇和污染。本條指標對場地雨水徑流總量提出量化要求，提出年徑流總量控制率，其定義為：通過自然和人工強化的入滲、滯蓄、調蓄和收集回用，場地內累計一年得到控制的雨水量占全年總降雨量的比例。

徑流總量控制同時包括雨水的減排和利用，實施過程中減排和利用的比例需依據場地的實際情況，通過合理的技術經濟比較，來確定最優方案。雨水設計應協同場地、景觀設計，采用屋頂綠化、透水鋪裝等措施降低地表徑流量，同時利用下凹式綠地、淺草溝、雨水花園等加強雨水入滲，也可根據項目的用水需求收集雨水回用，以實現減少場地雨水外排的目標。

從區域角度看，雨水的過量收集會導致原有水體的萎縮或影響水系統的良性循環。要使硬化地面恢復到自然地貌的環境水平，最佳的雨水控制量應以雨水排放量接近自然地貌為標準，因此從經濟性和維持區域性水環境的良性循環角度出發，徑流總量的控制率也不宜過大而應有合適的量（除非具體項目有特殊的防洪排澇設計要求）。在自然地貌或綠地的情況下，徑流系數通常為0.15左右，故本條設定年徑流總量控制率不宜超過85%。

年徑流總量控制率對應的設計控制雨量，是通過統計建筑所在區域的降雨資料計算確定的，統計年限不同，不同控制率下對應的設計控制雨量會有差異，考慮氣候變化的趨勢和周期性，“新標準”推薦采用30年。

在具體項目設計時，可根據年徑流總量控制率對應的設計控制雨量來確定雨水設施規模和最終方案。對于一個按設計控制雨量建設的雨水系統（含單項或多項措施），小于設計控制雨量的降雨會全部通過入滲、滯蓄、調蓄和收集回用得到有效利用，大于設計控制雨量的降雨則溢流排放�？赏ㄟ^采取一種或多種雨水控制利用措施來滿足本條的要求。

5“新標準”“節水與水資源利用”章節中的雨水控制利用評價指標介紹

規范條文：

“6.2.11冷卻水補水使用非傳統水源。冷卻水補水使用非傳統水源的量占其總用水量的比例達到10%，得4分；達到30%，得6分；達到50%，得8分。評價分值：8分。”

非傳統水源中的雨水是綠色建筑節水措施“開源”的重要內容。數據表明，全年我國大多數地區的降雨高峰時段與冷卻水用水時段基本一致，因此優先推薦收集雨水處理后用于冷卻水補水，從水量平衡上容易達到吻合，并且雨水的水質要優于生活污廢水，處理成本較低、管理相對簡單，具有更好的經濟效益。同時實現了雨水減排，也具有很好的社會和環境效益。

本條鼓勵“冷卻水補水使用非傳統水源”，并且以冷卻水補水使用非傳統水源的量占其總用水量的比例作為得分依據。需要注意的是，在使用非傳統水源替代自來水作為冷卻水補水水源時，其水質指標應滿足《采暖空調系統水質標準》GB/T 29044中規定的空調冷卻水的水質要求。此外，設計階段冷卻塔的年補水量應按照《民用建筑節水設計標準》GB 50555執行。

規范條文：

“6.2.12結合雨水利用設施進行景觀水體設計，景觀水體利用雨水的補水量大于其水體蒸發量的60%，且采用生態水處理技術保障水體水質。評分規則如下：

1對進入景觀水體的雨水采取控制面源污染的措施，得4分；

2利用水生動、植物進行水體凈化，得3分。評價分值：7分。”

雨水在有景觀水體的項目中也可發揮重要作用。在景觀水體補水方面，《民用建筑節水設計標準》（GB 50555-2010）及《住宅建筑規范》（GB 50368-2005）均有相關強制性條文規定，景觀水體的補水不得采用自來水和地下井水，因此設有水景的項目，水體的補水只能使用雨水等非傳統水源，或在取得當?shù)叵嚓P(guān)主管部門的許可后，利用臨近的河、湖水。

結合場地的地形地貌匯集雨水，用于景觀水體的補水，是節水和保護、修復水生態環境的最佳選擇，設置本條正是為鼓勵將雨水控制利用和景觀水體設計進行有機結合。在量化指標方面，本條要求景觀水體的補水應充分利用場地的雨水資源，使利用雨水的補水量大于景觀水體蒸發量的60%，不足部分可考慮其他非傳統水源，因此設計階段需做好景觀水體補水量和水體蒸發量逐月的水量平衡，確保滿足本條的定量要求。對于進入景觀水體的雨水應采取措施控制徑流污染，在雨水進入景觀水體之前設置前置塘、緩沖帶等前處理設施，或結合“新標準”4.2.13條第二款的措施要求加以落實，以有效控制面源污染。同時還應采用生態水處理技術，利用水生動、植物進行水體凈化，保障景觀水體的水質安全。

6小結

“新標準”通過引入低影響開發的理念，對雨水控制利用進行了系統性的考慮和指標設計。在場地規劃設計階段注重對原有自然水環境的保護和修復，并要求進行雨水專項規劃設計或提出雨水綜合利用方案。在徑流減排、徑流污染控制的源頭治理上，提倡雨水花園、下凹綠地等綠色雨水基礎設施的組合運用，通過引入年徑流總量控制率對場地雨水外排總量加以限制。同時，雨水作為重要的水資源，對其利用也賦予了更明確的指標要求。“新標準”在雨水控制利用的相關評價指標上內容更顯系統性、條理性，賦予的量化標準更具操作性，這將有助于雨水控制利用措施取得實效，也有助于綠色建筑在水資源節約、水環境保護方面取得更好的經濟效益、社會效益和環境效益。

本文刊登于《給水排水》雜志2014年第12期，轉發請注明出處。
