供水系統漏損控制及產銷差管理
供水系統漏損控制及產銷差管理
隨著缺水問題的日益嚴重，氣候變化開始對供水基礎建設系統的可持續性造成威脅。因此，對于供水企業來說，減少水資源流失，如降低產銷差，勢在必行。然而，若要檢測龐大的輸配水系統是否存在地下漏失以及確定漏失點的位置，卻很難找到經濟可行的方法。
為了有效地提高降低管網漏損的效率和效益，在過去的幾十年間，隨著針對供水系統分析的信息技術（IT）的發展，系統分析方法，例如水力模擬、基于模型的檢漏技術和仿真優化分析已成功地在實踐中得到驗證。將這些技術應用于降低供水系統的產銷差不僅是可能的，而且是勢在必的。IT技術已被成功應用于資產管理、水力模型和優化模型等關鍵領域，具體內容將于下文詳述。而這些措施在漏損管理的四個方面取得了良好的績效，形成一套完整有效的水資源產銷差管理措施（圖表1，2011）。
資產管理
供水資產管理是指能夠使公用事業單位，在保持必須的服務水平并維持基礎設施運作的基礎上，最大程度地減少基礎設施投資和運營的周期成本的一套綜合解決方案（Allbee，2005）。資產管理是對資產識別和認知的高度結構化和整體化的方法。資產管理涉及供水企業機構的各個方面，包括設法達成現有的資產績效目標，建立切實可行的方案，針對各方面資產逐級制定計劃，計量各資產所耗費的資源，然后根據目標評估該資產所產生的績效。根據定義，資產管理必須充分利用綜合信息管理系統，包括資產識別、歷史數據和當前數據。上述數據，以及用水用戶計費數據，非常有助于評估特定供水系統的水資源流失量（產銷差）以及實際損失（漏損）的經濟水平。
水力模型
水力模型是實際供水系統的數學近似。在過去的三十年間，建模工具發展良好并被應用于輸配水系統分析。通過構建實用的模型，工程師能夠利用模型對各種情況進行分析。針對產銷差問題，水力模型能夠在以下多個方面發揮其作用，包括：
-
將大系統分成若干個較小的子系統，例如劃分供水壓力區和獨立計量區域（DMA），這是普遍公認的管理水資產銷差或泄漏的有效方法。
-
模擬漏損的水力特征。應用基于壓力的用水量模型建立相關的損漏建模，模擬一個系統的水力狀況。因?yàn)閴毫υ酱螅箵p就越大，傳統的水力模型不能正確地模擬基于壓力的用水量。
-
模擬分析不同的控漏情形，設計和評估壓力管理策略，以便預估各種措施在減少漏損方面的有效性，例如減壓閥（PRV）的位置和設置。
-
進行系統關鍵性和可靠性分析，評估是否需要進行管道更新和管道更換方案。
優化模型
優化模型可以幫助工程師制定解決問題的優質方案。通過優化模型，可以對數十萬種可能的情形進行評估。從實際出發，建立實用的優化模型，可以幫助工程師們有效地實施降低產銷差管理的各項工作，包括：
-
優化系統壓力。眾所周知，壓力越大，漏損問題就會越嚴重。通過安裝減壓閥能夠優化系統壓力，有助于減少泄漏。
-
優化管道更新和更換。改善水利基建的通常做法是更換舊管道。然而，需要針對減少漏損管理和控制來對管道更新和更換方案進行優化。優化模型通常能夠全面評估更換方案對漏損情況的影響。為了及時有效地進行管道更新和更換，能夠經濟有效地檢測漏失點是關鍵所在。
-
檢測漏失點。漏損通常是與壓力有關。在水力模型中，漏損可以被模擬為節點的壓力滴頭用水流量。因此，可以通過優化滴頭位置和流量系數確定漏失點。確定漏失點能夠有效指導現場撿漏調查，這有助于加快定位漏失的準確位置，及時修補或更換管道。
在上述所有工作中，檢測漏失點是有效減少水資產銷差的關鍵所在。表1 總結了針對在英國的四個DMA案例，包括使用建模工具（Bentley 2008）和回聲測深儀進行檢漏的應用研究。
DMA模型
結果表明，基于模型的漏失點識別工具很大程度上提高了檢測漏失的效率。針對三個DMA，使用常規的15分鐘數據（無消防栓測試）進行的模型校正，即用模型識別漏失熱點（漏失定點），有助于在現場準確地確定漏損位置（漏失定位），減少了約30%的泄損，所用時間僅為通常漏失探測掃描整個DMA 用時的三分之一。如果采用消防栓測流數據，則可以再減少5%的漏損。由于增加了消防栓測試的時間，因此漏失定點-定位的方法所用的時間僅占到漏失探測掃描法的85%左右。
雖然目前用于解決降低產銷差各種難題的先進技術已一應俱全，實際上，供水單位仍需明確了解其自身存在的與供水產銷差相關的問題。應由經過培訓的技術人員以及固定的管理人員專門負責減少水資源的流失。然而，若要長期實現降低漏損這一目標，僅靠供水單位作出承諾是不夠的；必須從管理和制度出發，設立有效的監管措施，以確保公用事業單位對此問題的長期承諾和投入。圖2描述了應用先進信息技術制定有效的供水產銷差解決方案的一般準則及流程。
以信息技術為支持的降低產銷差流程

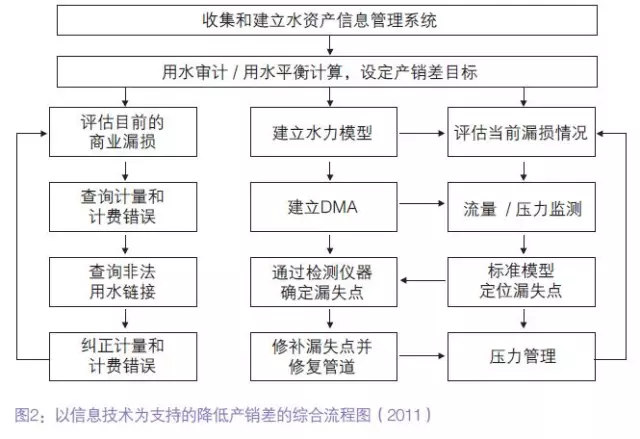

降低產銷差需要先進的信息管理、水力模擬和優化分析工具，圖表2中所示的流程圖概述了這一過程。這是一個指導性或廣義的流程。在實際應用中，并非總是要嚴格按照?qǐng)D示的步驟進行操作，而應該因地制宜地應用最先進的建模方法以及各種檢漏設備技術制定有效的產銷查管理策略，制定一套切實有效的指導流程。
首先并且最重要的是針對供水系統設立相應的降低和控制產銷差的目標。這將促使負責水資源流失減少的員工隨時了解相關信息并積極關注目標達成情況。如圖所示，借助于資產和客戶信息，水力模擬和優化模型，我們可以同時進行降低商業漏損和物理漏損的工作。在通常情況下，我們可利用資產和客戶信息系統構建水力模型。水力模型能夠幫助工程師設立DMA、選擇流量和壓力監測點以及制定有效的壓力管理策略，力求減少系統壓力。建立了基本的水力模擬模型后，必須使用系統監測的數據對其進行模型校正，使其能夠模擬和反映當前系統的情況。通過基于優化分析方法的模型校正，識別出最有可能的漏失熱點（Wu等2010）。模型校正識別出的漏失點能夠指導并加快對管道漏水準確位置的確認，繼而對其進行修補和/或更換。對于供水企業來說，降低產銷差是一項長期的戰略目標，需要作為企業的常規事務堅持執行，力求確保能夠長期達成減少水資源流失這一目標。
References
Allbee, S(2005), ‘America’s pathway to sustainable water and wastewater systems.’ IWA Publishing, Water Asset Management International, 1.1, pp 9-14.
Bentley Systems, Incorporated (2008), ‘Darwin Calibrator Methodology for leakage Detection.’ In Water GEMS v8 XM Users Manual, Watertown, CT, USA.
Hamilton, Sand Charalambous, B (2013), Leak Detection: Technologyand Implementation. IWA Publishing, London, UK. ISBN: 9781780404707.
Wu, ZY,Farley, M, Kapelan, Z, Boxall, J, Mounce, S, Dahasahasra, S, Mulay, M andKleiner, Y (2011), Water Loss Reduction. Bentley Institute Press, Exton, PA,USA.
Wu, ZY, Sage, Pand Turtle, D (2010),‘Pressure Dependent Leakage Detection Approach and its Application to DistrictWater Systems.’ ASCE Journal of Water Resources Planning and Management, Vol.136, No. 1, pp. 116-128.
關于作者
Zheng Yi Wu，美國康奈提格州BentleySystems有限公司應用研究部資深主管。
