《室外給水設計標準》GB50013-2018——第10章凈水廠排泥水處理~第12章檢測與控制
條文快速查詢方法請點擊：如何進行規范條文的快速查詢,若規范已作廢請留言。
10.1 一般規定
10.2 工藝流程
10.3 調節
10.4 濃縮
10.5 平衡
10.6 脫水
10.7 排泥水回收利用
10.8 泥餅處置和利用
11 應急供水
11.1 一般規定
11.2 應急水源
11.3 應急凈水
4 應對揮發性污染物時，可采用曝氣吹脫技術；
12 檢測與控制
12.1 一般規定
12.2 在線檢測
12.3 控制
12.4 計算機控制管理系統
12.5 監控系統
12.6 供水信息系統

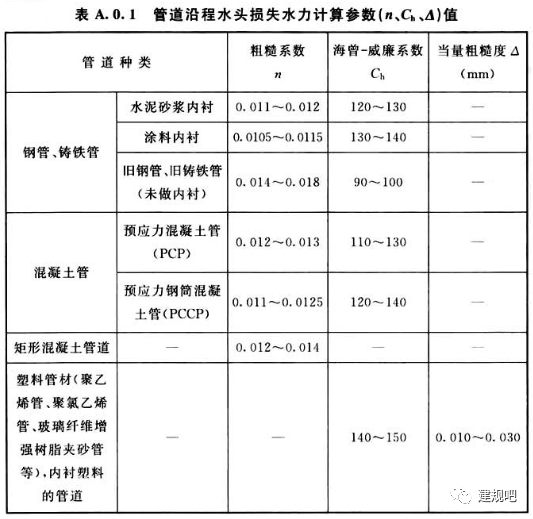

附錄A 管道沿程水頭損失水力 計算參數（n、Ch、△）值
本標準用詞說明
2）表示嚴格，在正常情況下均應這樣做的：
引用標準名錄
條文說明
10.1.2 現行國家標準《污水綜合排放標準》GB 8978中污水排放受納水體包括天然水體和城鎮排水系統兩大類。原規范沒有把城鎮排水系統納入，而目前國內也有把濾池反沖洗廢水經調節后直接排入城鎮排水系統的。因此這次修編增加城鎮排水系統這一受體。若排入城鎮排水系統，除了在水質上符合現行國家標準《污水綜合排放標準》GB 8978-96中第4.1.3條和第4.1.4條，還要考慮該排水系統對排入流量的承受能力。不能把經過處理過的排泥水排入離水廠最近的城鎮排水系統的末端，造成排水系統因末端管徑小，排水系統能力不夠而從檢查井溢流。
10.1.3 水廠排泥水處理規模是由設計處理干泥量確定。設計處理干泥量又主要取決于設計濁度取值，設計濁度的取值與河流的流量、水位一樣，是某一概率下的統計數值，不同保證率的河流流量和水位是不同的，同樣的道理，不同保證率下的原水濁度也是不同的。排泥水全量完全處理保證率等于多年全量完全處理的日數與總?cè)諗?shù)的比值，設計處理干泥量應滿足多年75％～95％日數的全量完全處理要求，就是全量完全處理保證率達到75％～95％。要求全量完全處理保證率越高，設計處理干泥量就越大，相應設計濁度的取值就越高，工程規模就越大。
全量完全處理保證率應根據當?shù)氐纳鐣h(huán)境和自然條件確定。對于大城市和以水庫為水源的工程，超量污泥不能排入水庫，又沒有其他受體，原則上每一日的排泥水均應全量完全處理，全量完全處理保證率達到95％及以上，本標準規定為75％～95％，最高達到95％，主要是考慮原水濁度變化幅度特別大的水源，短時高濁度很高，如果為了追求保證率達到100％，設計濁度按這種最高濁度取值，一年中最高濁度可能只有幾日，則脫水設備一年中只有幾日滿負荷，大部分時間閑置。因此把全量完全處理保證率上限定為95％。實際上，當原水濁度小于設計濁度時，全量完全處理保證率大于95％。在短時高濁度時段，可采用在沉淀池、排泥池和平衡池儲存超量污泥，在高濁度過去后，再分期分批排出，送入脫水系統處理，即使通過臨時存儲還不能完全消化超量污泥，但排入天然水體的超量污泥大為減少。因此全量完全處理保證率達到95％，采取臨時存儲等措施，削去了短時高濁度的峰值，有可能將全量完全處理保證率提升至100％，達到零排放。目前日本就要求全量完全處理的日數達到總?cè)諗?shù)的95％。我國一些地區如西南地區的一些河流，高濁度一年有幾個月時間，如果全量完全處理保證率采用95％，則設計濁度很高，要處理的干泥量很大，排泥水處理工程規模大，其投資和日常運行費用有可能超過水廠，對于一些小水廠來說不堪重負。而對于一些河流雨季流量大，原水濁度高，水深流急，混合稀釋能力強，環境容量大，把一部分排泥水排入其中，不會造成淤塞，因此把全量完全處理保證率下限放寬至75％。
10.1.4 干泥量的計算一般有兩種類型，第一種類型是計算凈水廠設計處理干泥量，用以確定排泥水處理的規模；第二種類型是計算某一日的干泥量，一般用于科學研究和水廠的日常管理。設計處理干泥量S0是一個隨機變量，不同的保證率得出不同的設計處理干泥量S0，全量完全處理保證率越高，設計處理干泥量S0越大。95％的保證率設計處理干泥量比75％的保證率的設計處理干泥量大很多。用來計算S0的設計濁度C0不是單憑實測方法得出的，而是通過多年的系列實測濁度資料根據全量完全保證率采用數理統計方法推算得出的。計算設計處理干泥量時，采用水廠設計規模，即高日流量。而某一日的干泥量S不是隨機變量，而是一個固定值，計算某一日的干泥量時，不僅要實測當日的原水濁度，而且要實測水廠當日的進水流量，不能套用水廠設計規模，因為有可能當日的流量沒有達到設計規模。另外，對于低濁高色度原水，還要實測當日的色度和鐵、錳以及其他溶解性固體含量。由于式(10.1.4)原水流量采用水廠設計規模，是高日流量，計算得出的設計處理處理干泥量有一定的余量，能抵消色度和鐵、錳以及其他溶解性固體含量對干泥量的貢獻。因此設計處理干泥量采用式(10.1.4)。
式(10.1.4)中D代表藥劑投加量，當投加多種藥劑時，應分別取不同的轉化系數計算后疊加；可看成是∑K2iDi，包括各種添加劑，如粉末活性炭和黏土，單位為mg/L，轉化成干泥量的系數為1。若粉末活性炭等添加劑只是臨時應急投加且投加時間很短，可酌情考慮不計。若粉末活性炭等添加劑需要季節性投加時，則應計入這部分干泥量。

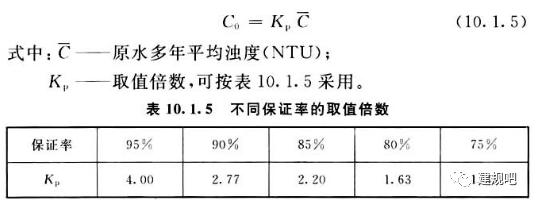

10.1.5 設計處理干泥量可根據設計濁度取值按式(10.1.4)求出，而設計濁度取值的確定目前還沒有規定，一些工程按多年平均濁度的4倍取值，一些工程按多年平均濁度的2倍取值，還有一些工程根本就沒有原水濁度資料，隨意確定，取值比較混亂，急需解決這一問題。按多年平均濁度的4倍取值，是日本規范所采用的經驗數據。其全量完全處理保證率達到95％及以上，也就是說多年日數的95％及以上可以達到全量完全處理。日本規范的保證率規定為95％，但我國由于國情不同(我國西南地區一些河流平均濁度達到幾百度，若達到保證率95％，按多年平均濁度的4倍作為設計濁度的取值，設計處理干泥量很大，不堪重負)，因此我國規范規定全量完全處理保證率為75％～95％，提出設計濁度取值確定的經驗計算式(10.1.5)，并分別按幾種典型的保證率95％、90％、85％、80％、75％列出多年平均濁度的取值倍數，以方便計算。
理論上設計濁度的取值應按一定的保證率根據數理統計方法求出，但這需要10年以上原水濁度資料，一般工程上很難做到，而且水文計算所采用的數理統計分析也比較煩瑣，按表10.1.5計算更方便一些。但是得出的計算結果偏于安全。
10.1.6 由于排泥水處理系統中的構筑物包含了處理和調蓄設施，處理設施對排泥水的濃縮倍數和污泥的回收率(捕獲率)均存在一定的局限性，不同排泥水進入處理系統的時機、持續時間、瞬時流量和水質特性相差較大，從而使排泥水處理系統中污泥濁度和水量不斷變化，但其在系統中的總量仍應保持不變。因此為了合理確定排泥水處理系統各單元的設計水力負荷與固體負荷、調蓄容量和設備選型，在排水處理工藝和系統構成確定后，應進行系統的水量和泥量的平衡計算。
在水量和泥量平衡計算分析時，水量應按各構筑物的設計或?qū)嶋H運行排水量計，泥量可按下列原則計算得出：
(1)沉淀(澄清)池排泥水的固體平均濃度可按0.5％計；
(2)氣浮池泥渣中的固體平均濃度可按1％計；
(3)砂濾池反洗廢水中的懸浮固體SS平均含量可按300mg/L～400m/L計；
(4)初濾水和炭吸附池反洗廢水中的固體量則可忽略不計。
10.1.7 排泥水經排泥水處理系統的濃縮和脫水處理后，系統最終后會產生濃縮分離水、脫水分離水和一定含水率的脫水污泥三種產物，其中濃縮分離水的容量最大。因此為減少外排水和充分利用水資源，對尚具有一定回用價值和回用風險較小的濃縮分離水，在經過技術經濟比較后可考慮全部或部分回用，并應按本條規定的要求執行。
根據充分利用水資源和節約水資源的要求，濾池反沖洗水可以加以回收利用。20世紀80年代以來，不少水廠采用了回收利用的措施，取得了一定的技術經濟效果。但隨著人們對水質要求的日益提高，對回用水中的錳、鐵等有害物質的積聚，特別是近年來國內外關注的賈第鞭毛蟲和隱孢子蟲的積聚，對由此產生的水質風險應予重視并做必要的評估。因此在考慮回用時，要避免有害物質和病原微生物的積聚而影響出水水質，采取必要措施。必要時，經技術經濟比較，也可采取適當處理后再回用，以達到既能節約水資源又能保證水質的目的。
發生于1993年美國密爾沃基市的嚴重的隱孢子蟲水質事故，引起各國密切關注。事故的原因之一是利用了濾池沖洗廢水回用。為此美國等國家制定了濾池反沖洗水回用條例。加州、俄亥俄州等對回流水量占總進水量的比例做了規定。因此本標準規定濾池反沖洗水回用應盡可能均勻，并在第10.7.1條對回流比做了規定。
10.1.8 因原水濁度一年四季是變化的，且排泥水處理系統的設計保證率最大為95％，因此當實際發生的排水量或干泥量超出排泥水處理系統的設計負荷時，為保障排泥水處理系統的正常穩定運行，排泥水處理系統設計應留有一定的處理超量泥水的富裕能力，并在系統中設置應急超越設施和排放口。
10.1.9 對排泥水處理構筑物個數或分格數做一定的規定，主要是滿足處理構筑物維修和清洗時的排泥水處理系統能維持一定規模的運行能力。
10.1.10 由于排泥水處理系統所處理的泥量主要來自沉淀池排泥，而沉淀池排泥水多采用重力流入排泥池，如果排泥水處理系統離沉淀池太遠，造成排泥池埋深很大，因此排泥水處理系統應盡可能靠近沉淀池。當水廠地形有高差可利用時，為減少管道埋深，宜盡可能位于地勢較低處。
10.1.11 一些水廠凈化構筑物先建成投產，排泥水處理系統后建，廠內未預留排泥水處理用地，需在廠外擇地新建。廠外擇地不僅離沉淀池遠，而且還有可能地勢較高。因此應盡可能把調節構筑物建在水廠內，以保證沉淀池排泥水和濾池反沖洗廢水能重力流入調節池，使排泥池和排水池的埋深不至于因距離遠而埋深太大。
10.2.2 盡管水廠排泥水處理系統所采用的基本工序相同，但由于各水廠排泥水的性狀差別很大，各水廠采用的脫水機種類不同，各工序的子工藝也不盡相同。如果脫水機選用板框壓濾機，則脫水前處理即濃縮和脫水工序的子工藝可相對簡單，可以采用一般加藥前處理，甚至無加藥前處理方式。如果選用帶式壓濾機，前處理方式要相對復雜一些，除了投加高分子絮凝劑外，可能還要投加石灰。對于排泥水性狀是難以濃縮和脫水的親水性泥渣，在國外，還需要在濃縮池前投加硫酸進行酸處理。因此各工序的子工藝應根據工程具體情況、通過試驗并進行技術經濟比較后確定。
10.2.3 沉淀池排泥平均含固率(排泥歷時內平均排泥濃度)大于或等于3％時，一般能滿足大多數脫水機械的最低進機濃度要求，因此可不設濃縮工序。但調節工序應采用分建式，不得采用綜合排泥池，因為含固率較高的沉淀池排泥水被流量大、含固率低的濾池反沖洗廢水稀釋后，滿足不了脫水機械最低進機濃度的要求。若浮動槽排泥池，則效果更好。
10.2.4 排泥水送往廠外處理時，在廠內設調節工序有以下優點：
(1)由于沉淀池排泥水和濾池反沖洗廢水均為間歇性排放，峰值流量大，而在廠內設調節工序后，可均質、均量連續排出，減小排放流量，從而減小排泥管管徑和排泥泵流量。若采用天然溝渠輸送，由于間歇性排放峰值流量大，有可能造成現有溝渠壅水、淤積而堵塞。
(2)若考慮濾池反沖洗廢水回用，則只需將沉淀池排泥水調節后，均質、均量輸出。
10.2.6 本條為強制性條文，必須嚴格執行。通常排泥水處理系統的分離水多采用外排方式，濃縮設施所用的混凝劑或高分子凝聚劑不一定滿足飲用水涉水衛生要求。此外，為提高脫水污泥的含固率，脫水設備所用的高分子凝聚劑一般為不能用于飲用水的陽離子或非離子型。因此當回用至凈水系統時，濃縮和脫水工序使用的各類藥劑必須滿足涉水衛生要求。
排泥水回收利用主要是回收濾池反沖洗廢水，反沖洗廢水含固率低，水質比沉淀池排泥水好，原水所攜帶的有害物質主要濃縮在沉淀池排泥水里，分建式有利于反沖洗廢水回收利用。因此一般推薦采用分建式。
10.3.2 調節池(包括排水池和排泥池)出流流量應盡可能均勻、連續，主要有以下幾個原因：
(1)排泥池出流一般流至下一道工序重力連續式濃縮池，重力連續式濃縮池要求要求調節池出流連續、均勻。
(2)排泥水處理系統生產廢水(包括經排水池調節后的濾池反沖洗廢水)回流至水廠重復利用時，為了避免沖擊負荷對凈水構筑物的不利影響，也要求調節池出流連續、均勻。
10.3.3 調節池按其調節功能又可分為勻質、調量調節池和調量調節池，勻質、調量調節池的池中應設置擾流設施，如潛水攪拌器，對來水進行均質，利用池容對間歇來水進行調量，形成連續均勻出水。調量調節池可不設擾流設施，只有利用池容進行調量的功能。由于沒有擾流設施，池中泥渣產生沉淀，因此應設置沉泥取出設施，如刮泥機，規模較小的，可設泥斗；其上清液則應經水面溢流取出。
10.3.4 調節池靠近沉淀池和濾池，可縮短收集管長度并為排泥水的重力流入創造有利條件。當重力流入不會導致調節池埋設過大時，采用重力流入方式，可減少系統中提升環節和水廠維護工作量。
10.3.5 當調節池出流設備發生故障時，為避免泥水溢出地面，應設置溢流口。
設置放空設施是便于清洗調節池。當高程允許時，可采用放空管；當高程不足時，可在池底設抽水坑，用移動排水設備放空。
水廠如有初濾水排放，當濾池反洗水水質符合直接回用要求時，初濾水可納入反洗水排水池；當濾池反洗水水質不符合直接回用要求時，則應單獨設置初濾水排水池。
10.3.7 由于出流對象可以是濃縮、回用(水質許可時)或排放(水質許可時)，在采用水泵排出時，按不同出流對象的入流條件和要求來配置水泵設備和設置一定的備用能力，可保證水廠凈水和排泥水處理系統的穩定運行。此外，為適應短時或應急超量廢水的排放要求，水泵配置上應考慮這部分的能力。
10.3.9 由于出流對象可以是濃縮或排放(水質許可時)，在采用水泵排出時，按不同出流對象的入流條件和要求來配置水泵設備和設置一定的備用能力，可保證水廠凈水和排泥水處理系統的穩定運行。此外，為適應短時或應急超量泥水的排放要求，水泵配置上應考慮這部分的能力。
10.3.11 浮動槽排泥池是分建式排泥池的一種形式，以接納和調節沉淀池排泥水為主，因此其調節容積計算原則同本標準第10.3.8條。由于采用浮動槽收集上清液，上清液連續、均勻排出，使液面負荷均勻穩定。因此這種排泥池如果既在容積上滿足調節要求，又在平面面積及深度上滿足濃縮要求，則具有調節和濃縮的雙重功能。一般來說，按面積和深度滿足了濃縮要求，其容積也一般能滿足調節要求。因此池面積和深度可先按重力式濃縮池設計，然后再核對是否能滿足調節要求。目前國內北京市第九水廠和深圳市筆架山水廠采用這種池型。
設置固定式溢流設施的目的是防止浮動槽一旦發生故障時，作為上清液的事故溢流口。
10.3.12 由于浮動槽排泥池具有調節和濃縮的雙重功能，因此濃縮后的底泥與澄清后的上清液必然要分開，底泥由主流程排泥泵輸往濃縮池，上清液應另設集水井和水泵排出。
當排泥水懸浮固體含量較小且沉降性能較好時，可采用離心濃縮。當排泥水懸浮固體含量較小且沉降性能較差時，可采用氣浮濃縮。
10.4.2 每一種類型脫水機械對進機濃度都有一定的要求，低于這一濃度，脫水機不能適應。例如，板框壓濾機進機濃度可要求低一些，但含固率一般不能低于2％。又如，帶式壓濾機則要求大于3％，含固率太低，泥水有可能從濾帶兩側擠出來。對于離心脫水機，如果濃縮設備不夠完善，進機濃度達到含固率3％的保證率較低，則脫水機應適當選大一些，樣本上提供的產率是一個范圍，宜取低限或小于低限，大馬拉小車，使脫水機在低負荷下工作，這樣可適當提高離心脫水機內堰板高度，增加泥水在脫水機內的停留時間，來提高固體的回收率和泥餅的含固率。增加泥水在脫水機內的停留時間，相當于對泥水進行了預濃縮，但會增加脫水機的臺數，增加日常耗電，應進行技術經濟比較。
10.4.3 國內外重力式濃縮池一般多采用面積較大的中心進水輻流式濃縮池。雖然斜板濃縮池占地面積小，但斜板需要更換，容積小，緩解沖擊負荷的能力較低。因此本條規定仍以輻流式濃縮池作為重力式濃縮池的主要池型。
10.4.4 本條是關于重力式濃縮池面積計算的原則規定。
濃縮池面積一般按通過單位面積上的固體量即固體通量確定。但在入流泥水濃度太低時，還要用液面負荷進行校核，以滿足泥渣沉降的要求。
10.4.5 固體通量、液面負荷、停留時間與入流污泥的性質、濃縮池形式等因素有關。因此原則上固體通量、液面負荷及停留時間應通過沉降濃縮試驗確定，或者按相似工程運行數據確定。
泥渣停留時間一般不小于24h，這里所指的停留時間不是水力停留時間，而是泥渣濃縮時間，即泥齡。大部分水完成沉淀過程后，上清液從溢流堰流走，上清液停留時間遠比底流泥渣停留時間短。由于排泥水從入流到底泥排出，濃度變化很大，例如，排泥水入流濃度為含水率99.9％，經濃縮后，底泥濃度含水率達97％。這部分泥的體積變化很大，因此泥渣停留時間的計算比較復雜，需通過沉淀濃縮試驗確定。一般來說，滿足固體通量要求，且池邊水深有3.5m～4.5m，則其泥渣停留時間一般能達到不小于24h。
對于斜板(斜管)濃縮池固體負荷、液面負荷，由于與排泥水性質、斜板(斜管)形式有關，各地所采用的數據相差較大，因此宜通過小型試驗，或者按相似排泥水、同類型斜板數據確定。
10.4.7 重力式濃縮池的進水原則上是連續的，當外界因素的變化或設計不當造成進水不能連續而形成間歇式進水時，嚴重影響濃縮效果，可設浮動槽收集上清液，提高濃縮效果。
10.5.2 平衡池的入流來自濃縮池排泥，出流對象則是脫水設備，其入流和出流的時機、持續時間和流量變化較大。通常情況下，濃縮池排泥和脫水設備工作時機與持續時間是以日為周期來設計。因此應按濃縮池排泥和脫水設備設計運行工況，進行24h為周期的各時段入流和出流的流量平衡計算分析，并考慮一定的余量后確定。根據目前國內外已建凈水廠排泥水處理設施的情況，若采用重力濃縮池進行濃縮，調節容積相對較大，應付原水濁度及水量變化的能力較強，平衡池的容積可小一些；若采用調節容積較小的斜板濃縮或離心濃縮，則平衡池容積宜大一些。
10.5.3 采用圓形或方形有利于勻質防淤設備的合理布置。池中設潛水或立式攪拌機等勻質防淤設備，主要用以保持濃縮污泥的濃度穩定和防止池底積泥。
10.5.4 排泥管管徑的確定應滿足不淤流速的要求。當排泥水處理規模較小時，為滿足不淤流速要求，所選管徑可能小于本條規定的最小管徑，為防止出現因管徑過小而淤塞管道，應設置管道沖洗設施。通�？刹捎脧S用水作為沖洗水源。
10.6.2 脫水機械的選型既要適應前一道工序排泥水濃縮后的特性，又要滿足下一道工序泥餅處置的要求。由于每一種類型的脫水機械對進機濃度都有一定的要求，低于這一濃度，脫水機難以適應，因此濃縮工序的泥水含水率是脫水機械選型的重要因素。如濃縮后含固率僅為2％，則宜選擇板框壓濾機。另外，下一道工序也影響機型選擇，如為防止污染要求前一道工序不能加藥，則應選用無加藥脫水機械(如長時間壓榨板框壓濾機)等。
用于水廠泥渣脫水的機械目前主要采用板框壓濾機和離心脫水機。帶式壓濾機國內也有使用，但對進機濃度和前處理的要求較高。因此本標準提出對于一些易于脫水的泥水，也可采用帶式壓濾機。
10.6.3 脫水機的產率和對進機濃度的要求不僅與脫水機本身的性能有關，而且還與排泥水的特性(如含水率、泥渣的親水性等)有關。進機含水率越高，泥渣的親水性越高，脫水后泥餅的含固率越低，脫水機的產率就越低。因此脫水機的產率及對進機濃度要求一般宜通過對擬采用的機型和擬處理的排泥水進行小型試驗后確定。脫水機樣本提供的相關數據的范圍可作為參考。
受溫度的影響，脫水機的產率冬季與夏季區別很大，冬季產率較低，在確定脫水機的產率時，應適當考慮這一因素。
10.6.4 由于超量泥水不進入脫水工序，進入脫水工序的是設計處理干泥量，因此所需脫水機的臺數應根據設計處理干泥量、每臺脫水機單位時間所能處理的干泥量(即脫水機的產率)及每日運行班次確定，正常運行時間可按每日1班～2班考慮。脫水機可不設備用，當脫水機故障檢修時，可用增加運行班次解決。但總臺數一般不宜少于2臺。
10.6.5 泥水在脫水前進行化學調質，由于泥渣性質及脫水機型的差別，藥劑種類及投加量宜由試驗或按相同機型、相似排泥水運行經驗確定。若無試驗資料和上述數據，當采用聚丙烯酰胺作藥劑時，板框壓濾機可按干固體質量的2‰～3‰，離心脫水機可按干固體質量的3‰～5‰計算加藥量。
10.6.6 在脫水機間內，除脫水設備外，泥餅輸送設備通常需要占據相當?shù)目臻g和面積，因此在布置脫水機間時應綜合考慮兩者各自對空間和平面的需求。
10.6.7 把泥餅從脫水機輸送到填埋地點要經過兩個階段，一個是廠內輸送階段，一個是廠外運輸階段。廠內輸送即從脫水機到泥餅間，泥餅的輸送方式有三種：
第一種方式是脫水后的泥餅經輸送帶如皮帶運輸機或螺旋輸送機先送至泥餅堆積間，再用鏟車等裝載機將泥餅載入運輸車運走。泥餅堆置間按3d～7d的泥餅發生量設計。
第二種方式是泥餅經皮帶運輸機或螺旋輸送機送到具有一定容積的料倉內儲存，當料倉內泥餅達到一定容量時，打開倉底部弧門卸料。料倉容量應大于1臺運輸車的載重量，底部空間的高度應能通過運輸工具，并滿足操作弧門開啟卸料的要求。
第三種方式是設置一個泥斗，泥斗容量較小，泥餅不在泥斗中儲存，泥斗只起便于收集泥餅和通道的作用。泥斗底部空間的高度應能通過運輸車輛，運輸車輛直接放在泥斗下面等候皮帶運輸機或螺旋輸送機轉送過來的泥餅。
這三種廠內輸送方式應根據所處理泥量的多少，泥餅的出路及廠外運輸條件確定。當泥量多、泥餅的出路經常變換不穩定，廠外運輸條件不太好時，宜采用第一種方式，例如，趕上雨雪天氣，路不好走；或者運輸路線要經過鬧市區，只能晚上運輸或者是泥餅還臨時找不到出路，泥餅可臨時儲存在泥餅堆置間。第二種方式泥餅的裝載速度快，可以很快裝滿運泥車輛外運，節省了運輸工具等待的時間，提高了運輸效率，不需要像第三種方式那樣，車等泥餅，運輸工具的使用效率低；而且也不需要裝載鏟車。節省了運行費用，還改善了工作環境。第二種方式適用于運距較長，需要充分發揮運輸工具效率的情況。第三種方式不需要建造泥餅間儲存泥餅，也不需要裝載鏟車，工程投資較其他兩種方式低，適用于所處理的泥量較小，廠外運輸距離不長這種情況。
10.6.8 脫水機間在設備沖洗、維修時地面會留下部分泥水，泥餅間地面則不可避免地會留有較多泥水。為保持室內適度的整潔度，需定期進行地面沖洗，故應設有及時排除沖洗廢水的地面排水系統。由于泥水中含有一定量的泥沙，故排水管布置上應設有方便管中淤積泥沙清通設施。
10.6.9 泥水和泥餅會散發出泥腥味，因此脫水間內應設置通風設施，進行換氣。因離心脫水機和板框壓濾機的進泥壓榨泵工作時會產生較大的噪聲，故應采取消除噪聲的措施，通�？赏ㄟ^設隔音墻和吸音板等措施。
10.6.10 脫水機分離水的懸浮固體含量通�？蛇_數千到上萬ppm，且分離水的濃度與流量變化因脫水設備的不同而呈現不同的變化規律，設置分離水回收井調節后，可使排水保持持續、穩定和均勻，有效減少排出管的淤積現象。
10.6.11 因濃縮泥水在管道內容易淤積，需定期沖洗清淤，故應設沖洗水注入口和排出口。因管道彎頭處最容易磨損和淤積，且不易清洗，故應設置容易拆卸和更換的彎頭。
10.6.12 脫水機房應盡可能靠近濃縮池，主要是為了縮短輸送濃縮泥水的管道長度，減少容易堵塞的彎頭、三通等零件。以減少日常維修維護工作量。
10.6.14 板框壓濾機每工作一批次，其濾水濾布上的濾水微孔會有較嚴重的堵塞而影響下一批次的工作性能。通常采用高壓水對濾布進行強化清洗可有效恢復其濾水性能。
10.6.15 由于板框壓濾機總重量可達百噸以上，整體吊裝比較困難，宜采用分體吊裝。起重量可按整機解體后部件的最大重量確定。如果安裝時不考慮脫水機的分體吊裝，宜結合更換濾布的需要設置單軌吊車。
10.6.16 濾布應具有強度高、使用壽命長、表面光滑、便于泥餅脫落。由于各種濾布對不同性質泥渣及所投加的藥劑的適應性有一定的差別，因此濾布的選擇應對擬處理排泥水投加不同藥劑進行試驗后確定。
10.6.17 本條是關于板框壓濾機投料泵配置的規定：
(1)為了在投料泵的輸送過程中，使化學調質所形成的絮體不被打碎，宜選擇容積式水泵。
(2)由于投料泵啟、停頻繁，且濃縮后的泥水濃度大，因此宜采用自灌式啟動。
10.6.19 由于離心脫水是通過2500倍～3500倍的重力加速度所產生的離心力來實現泥水的重力分離，對吸附于污泥顆粒上的毛細水幾乎無任何分離作用，故其進泥濃度的要求高于板框壓濾機，而脫水泥餅含固率和固體回收率性能要求則相應低于板框壓濾機。
10.6.20 分離因數是離心脫水機的一項重要的輔助性能參數，代表了重力加速度的倍數，通常在2500～3500。當無試驗數據支撐和可參照經驗時，可將該參考性能指標作為設備選型的一項技術要求提出。
10.6.21 離心脫水機工作時因高速旋轉而產生很高的噪聲，為消除噪聲對工作人員的職業接觸危害，應采取隔離和降噪措施，使脫水機房內外的噪聲控制在現行國家標準《工業企業噪聲控制設計規范》GB/T 50087規定的限值內。
10.6.22 離心脫水機前應設置污泥切割機可對泥渣中長纖維及較大的物體進行有效切割，避免其纏繞離心脫水機螺旋和堵塞離心脫水機排泥口。
10.6.24 由于干化周期和干泥負荷與泥渣的性質、年平均氣溫、年平均降雨量、年平均蒸發量等因素有關。因此宜通過試驗確定或根據以上因素，參照相似地區經驗確定。
10.6.25 對單床面積做此建議范圍，是基于布泥、透水和排水的均勻性考慮。床數不宜少于2個，是為了滿足干泥清運期間系統仍可維持工作。
10.6.26 布泥的均勻性是干化床運作好壞的重要因素，而布泥的均勻性又與進泥口的個數及分布密切相關。當干化場面積較大時，要布泥均勻，需設置的固定布泥口個數太多，因此宜設置橋式移動進泥口。
10.6.29 干化場運作的好壞，迅速排除上清液和降落在上面的雨水是一個非常重要的方面。因此干化場四周應設上清液及雨水的排除裝置。排除上清液時，一部分泥渣會隨之流失，而可能造成上清液懸浮物含量超過國家排放標準，因此在排入廠外市政排水管道前應采取一定措施，如設沉淀池等。
排泥水是否回用，特別是排泥水水質較差，需要經過處理后才能回用，要經過技術經濟比較后確定，如果當?shù)厮闯渥悖?jīng)過處理后再回用，經濟上不合算，也可棄掉。
回流水量在時空上均勻分布是指在時間上盡可能24h連續均勻回流，在空間上均勻分布是要求回流水量不能集中回流到某一期或某一點，即要求全部回流水量與全部原水水量均勻混合。應避免集中時段回流對水廠穩定運行帶來的不利影響。
10.7.2 當反沖洗廢水和初濾水水質相差很大，反沖洗廢水水質不符合直接回用要求，需要處理后再回用時，則應分別設排水池進行調節。以避免兩者混合后再行處理的不經濟做法。
10.7.3 在回流管路上安裝流量計，可實現對回流比和投藥量的合理控制。
10.7.4 回流泵采用變頻調速可根據水廠實際處理流量對回流量和回流比進行合理控制。保障水廠在各種運行流量下均能穩定運行。
10.7.6 濾池反沖洗廢水中主要含有懸浮物，采用適度的混凝或混凝沉淀預處理，將有助于提高膜處理系統的處理效率。預處理后的出水濁度指標應通過試驗或參照相似工程的運行經驗確定，基于國內已有工程案例的經驗，預處理后的出水濁度宜小于或等于15NTU。
10.7.7 排水池的進水是間歇和不均勻的，經排水池調節后出水是連續和均勻的，這符合膜處理系統進水的要求。排水池的調節容積按大于最大一次反沖洗水量確定。如果排水池與膜處理反沖洗廢水同步建成，則排水池可作為膜處理系統進水的調節池，排水泵可作為進入膜處理的提升泵。如果是后建，是否新建調節池視具體情況而定。北京市第九水廠膜處理反沖洗廢水另設進水調節池，調節容積按最大一次反沖洗水量的1.5倍設計。
10.7.8 濾池反沖洗廢水中懸浮物的含量較高，平均約為300mg/L～400mg/L，因此，濾池反沖洗廢水進入膜處理之前即使經過了預處理，膜通量仍宜選用低值。
10.7.9 考慮到水廠清水池中的水已經消毒，因此膜系統出水須經消毒后才可進入清水池。由于微濾或超濾膜無法有效去除水中微量有機物或嗅味物質，所以當水廠凈水工藝中具有能夠有效去除這些物質的顆粒活性炭吸附或臭氧生物活性炭設施時，同時對水廠出水的微量有機物含量或嗅味有較高要求時，膜系統出水宜進入這些設施再處理。
10.7.11 由于氣浮只適于原水濁度小于100mg/L，而反沖洗廢水懸浮物含量一般大于100mg/L，因此氣浮工藝前應有混凝沉淀等預處理設施。
10.8.3 當泥餅填埋場遠期規劃有其他用途時，填埋應能適用該規劃目標。例如規劃有建筑物時，應考慮填埋后如何提高場地的地耐力，對泥餅的含水率及結構強度應有一定的要求。如果規劃為公園綠地，則填埋后泥土的性狀不應妨礙植物生長。
10.8.4 對于泥餅的處置，國外有單獨填埋和混合填埋兩種方式。國內水廠脫水泥餅處置目前大多數采用單獨填埋，其原因是泥餅含水率太高，難以壓實。如果條件具備，如泥餅含水率很低，能承受一定的壓力，滿足城市垃圾填埋場的要求，宜送往垃圾填埋場與城市垃圾混合填埋。
11.1.3 對城市供水具有重要作用的集中式水源工程和主力水廠具備應急凈化處理能力，可有效保證應急供水水量和水質。在一定條件下，充分發揮從水源到水廠現有設施的應急凈水能力，不僅可節約應急凈水設施的建設與維護成本，還可實現快速啟動應急凈水設施的目標。
11.1.4 在確定應急水源規模時，一方面要考慮到供水風險的持續時間，另一方面要考慮到風險期的日需水量。對于水資源豐富的城市，風險期日需水量可按平時的日需水量考慮。對于水資源貧乏的城市，應急水源的建設可只考慮基本的生活和生產用水需要，風險期日需水量可根據城市的實際情況和用水特征，可按平時日需水量的一定比例進行壓縮。
應急供水時，應按先生活、后生產、再生態的順序，降低供應�，F(xiàn)行國家標準《城市給水工程規劃規范》GB 50282根據分析《城市居民生活用水量標準》GB/T 50331的居民家庭生活人均日用水量調查統計表，規定了居民基本生活用水指標不宜低于80L/(人/d)，包括飲用、廚用、沖廁和淋浴。
11.2.2 當城市本身水資源貧乏，不具備應急水源建設條件時，應考慮域外建設應急水源，考慮幾個城市之間的相互備用。當城市采用外域應急水源或幾個城市共用一個應急水源時，應根據區域或流域范圍的水資源綜合規劃和專項規劃進行綜合考慮，以滿足整個區域或流域內的城市用水需求平衡。
11.2.4 由于水源保護的要求不同，應急水源水質可能和常用水源存在一定差異，其水質如能與常用水源相近、水量可滿足應急供水期間的需求或水質能經過水廠應急處理實現基本達標，則供水風險期進行水源切換后，可有效保證水廠出水水質基本達標的要求。
11.3.2 不同的污染物需要采取針對性的應急處理技術，各種應急處理技術的適用范圍和工藝及其參數的選用等，除可按本規定執行外，也可參照《城市供水系統應急凈水技術指導手冊》建議的有關方法實施。
11.3.3 粉末活性炭吸附技術可以去除農藥、芳香族和其他有機物等一些污染物。粉末活性炭吸附技術可以去除飲用水相關標準中農藥、芳香族和其他有機物等61種污染物。農藥類：滴滴涕、樂果、甲基對硫、磷、對硫磷、馬拉硫磷、內吸磷、敵敵畏、敵百蟲、百菌清、莠去津(阿特拉津)、2，4-滴、滅草松、林丹、六六六、七氯、環氧七氯、甲草胺、呋喃丹、毒死蜱。芳香族：苯、甲苯、乙苯、二甲苯、苯乙烯、一氯苯、1，2-二氯苯、1，4-二氯苯、三氯苯(以偏三氯苯為例)、揮發酚(以苯酚為例)、五氯酚、2，4，6-三氯苯酚、2，4-二氯苯酚、四氯苯、六氯苯、異丙苯、硝基苯、二硝基苯、2，4-二硝基甲苯、2，4，6-三硝基甲苯、硝基氯苯、2，4-二硝基氯苯、苯胺、聯苯胺、多環芳烴、苯并芘、多氯聯苯。其他有機物：五氯丙烷、氯丁二烯、六氯丁二烯、陰離子合成洗滌劑、鄰苯二甲酸二(2-乙基己基)酯、鄰苯二甲酸二丁酯、鄰苯二甲酸二乙酯、石油類、環氧氯丙烷微囊藻毒素、土臭素、二甲基異莰醇、雙酚A、松節油、苦味酸。
由于污染物的品種和污染程度的不確定性，通常應急處置時，應根據現場情況進行試驗驗證，確定實際投加量，故規定粉末活性炭設計應急投加量在20mg/L～40mg/L的基礎上適度留有一定的富裕能力，以適應實際需求。實現適度富裕能力的基本方法可采用提高粉末活性炭炭漿配置和投加設備炭漿濃度的適用范圍，如從常規的5％提高到10％，或適度增加炭漿配置和投加設備的備用能力等。
11.3.4 弱堿性化學沉淀法適用于鎘、鉛、鋅、銅、鎳等金屬污染物。在水廠混凝劑投加處加堿(液體氫氧化鈉)，調整水的pH值至弱堿性，生成不溶于水的沉淀物，通過混凝沉淀過濾去除，再在過濾后加酸(鹽酸或硫酸)調整至中性�；炷齽┛梢圆捎娩X鹽或鐵鹽，在較高pH值條件下運行應優先采用鐵鹽，以防止出水鋁超標。水廠需設置相應的酸、堿藥劑投加設備和pH值監測控制系統，其中加堿設備的容量一般按pH值最高調整到9.0考慮，加酸設備按回調pH值至原出廠水pH值考慮。
弱酸性鐵鹽沉淀法適用于銻、鉬等污染物。混凝劑采用鐵鹽(聚合硫酸鐵或三氯化鐵)，在水廠混凝劑投加處加酸(對應為鹽酸或硫酸)，調整水的pH值至弱酸性，在弱酸性條件下用氫氧化鐵礬花吸附污染物，通過混凝沉淀去除，再在過濾前加碳酸鈉，調整至中性，以保持水質的化學穩定性。當高投加量混凝劑帶入雜質二價錳較多時，需在過濾前增加氯化除錳措施。水廠需設置相應的酸、堿藥劑投加設備和pH值監測控制系統，其中加酸設備的容量一般按pH值最低調整到5.0考慮，加堿設備按回調pH值至原出廠水pH值考慮。
硫化物化學沉淀法適用于鎘、汞、鉛、鋅等污染物。沉淀劑采用硫化鈉，投加點設在混凝劑投加處，把水中污染物生成難溶于水的化合物，在后續的混凝沉淀過濾中去除，多余的硫化物在清水池中用氯分解成無害的亞硫酸根和硫酸根。水廠需設置硫化鈉投加設施，最大投加量一般按1.0mg/L設計。
預氧化化學沉淀法適用于鉈、錳、砷等污染物。預氧化劑采用高錳酸鉀、氯或二氧化氯，投加點設在混凝劑投加處，把水中的一價鉈氧化為三價鉈、二價錳氧化為四價錳，從而生成難溶于水的化合物，在后續的混凝沉淀過濾中去除。除砷必須采用鐵鹽混凝劑，原水中的三價砷需先氧化為五價砷，如原水中的砷主要為五價砷可以不用預氧化。水廠需設置預氧化的氧化劑投加設施，高錳酸鉀最大投加量一般按1.0mg/L設計。
預還原化學沉淀法適用于六價鉻污染物，還原劑可采用硫酸亞鐵、亞硫酸鈉、焦亞硫酸鈉等。投加點設在混凝劑投加處。把六價還原成難溶于水的三價鉻，在混凝沉淀過濾中去除。
應急處置時，應根據現場情況進行試驗驗證，確定運行的工藝條件和藥劑投加量。
11.3.5 由于常規處理工藝水廠已有氯或二氧化氯等消毒工藝設施，深度處理工藝水廠則還有臭氧氧化工藝設施，因此從考慮應急凈水需要，設計中應適度提高這些設施的設計處理能力，以節約工程投資和方便運行維護。
11.3.6 應對難于吸附或氧化的揮發性污染物的方法適用于氯乙烯、二氯甲烷、1，2-二氯乙烷、1，1-二氯乙烯、1，2-二氯乙烯、四氯化碳、三氯乙烯、四氯乙烯、1，1，1-三氯乙烷、1，1，2-三氯乙烷、三氯甲烷、一溴二氯甲烷、二溴一氯甲烷、三溴甲烷、三鹵甲烷總量等飲用水相關標準中的15項污染物。
曝氣吹脫應盡量利用從取水口到水廠的具有自由液面的既有設施來實施，如泵房前池和出水井、輸水系統中的調蓄水池、水廠配水井等。
11.3.7 發生水源大規模微生物污染時，特別是在發生地震、洪澇、流行病疫情暴發、醫療污水泄漏等情況下，水中的致病微生物濃度會大大增加，此時需采用強化消毒技術。設計中除應適度增強加注設備的備用能力外，加注管線和加注點的設置應具有適應多點加注的可能，并便于常態加注與應急加注的快速靈活切換。
加注點的設置還應結合水廠凈水工藝流程特點，避免應急加注時消毒副產物可能超標的現象出現。
11.3.8 藻類暴發時不僅對水質安全帶來威脅(如藻毒素、嗅、味等超標)，同時對水廠穩定運行也會產生嚴重影響(如干擾混凝影響沉淀效果、堵塞濾床等)，而采用綜合處理技術可有效控制和消除上述共生的不利現象
11.3.10 應急處理藥劑的加藥設施與水廠常用加藥設施進行統籌布置設計，不僅可方便水廠安全管理，也可節約工程投資。
11.3.11 由于應急凈水期間水廠處理設施的污染負荷增加，轉移到其排泥水中的污染物會高度富集，因此從保障水廠水質安全考慮，采用排泥水回用系統的水廠應設置應急排放設施，以備水廠應急凈水期間臨時排除回用風險極大的排泥水。
本章中所提到的檢測均指在線儀表檢測。
給水工程檢測及控制內容應根據原水水質、采用的工藝流程、處理后的水質，結合當?shù)厣a(chǎn)管理運行要求及投資情況確定。有條件時可優先采用集散型控制系統，系統的配置標準可視城市類別、建設規模確定。城市類別、建設規模按《城市給水工程項目建設標準》(建標120-2009)執行。建設規模小于5×104m3/d的給水工程可視具體情況設置檢測與控制。
12.1.2 自動化儀表及控制系統的使用應有利于給水工程技術和現代化生產管理水平的提高。自動控制設計應以保證出廠水質，節能、經濟、實用、保障安全運行、提高管理水平為原則。自動化控制方案的確定，應通過調查研究，經過技術經濟比較確定。
12.1.3 根據工程所包含的內容及要求選擇系統類型，系統設計要兼顧現有及今后發展。
地表水取水水質一般檢測濁度、pH值，根據原水水質可增加一些必要的檢測參數。
12.2.2 對水廠進水的檢測，可根據原水水質增加一些必要的水質檢測參數。
加藥系統應根據投加方式及控制方式確定所需要的檢測項目。
消毒還應視所采用的消毒方法確定安全生產運行及控制操作所需要的檢測項目。
清水池應檢測液位，以便于實現高低水位報警、水泵開�？刂萍八畯S運行管理。
水廠出水的檢測，可根據處理水質增加一些必要的檢測。
12.2.3 輸水形式不同，檢測內容也不同。應根據工程具體情況和泵站的設置等因素確定檢測要求。長距離輸水時，特別要考慮到運行安全所必需的檢測。
水泵電機應檢測相關的電氣參數，中壓電機應檢測繞組溫度。為了分析水泵的工作性能，應有檢測水泵流量的措施，可以采用每臺水泵設置流量儀，也可采用便攜式流量儀在需要時檢測。
12.2.4 配水管網特征點的水力和水質參數檢測是科學調度和水質控制的基本依據。為滿足用戶對水量、水壓和水質的要求，降低配水管網能耗，需要對配水管網的壓力分界線變化、管網泵站進出水流量與壓力、調蓄池水位等進行在線檢測。目前，許多城市為保證供水水質已在配水管網裝設余氯、濁度等水質檢測儀表。
12.2.5 機電設備的工作狀況與工作時間、故障次數與原因?qū)刂萍斑\行管理非常重要，隨著給水工程自動化水平的提高，應對機電設備的狀態進行檢測。
12.3.4 對于二、三類城市10萬m³/d以下規模的小型水廠，一般可采用可編程序控制器對主要生產工藝實現自動控制。
對10萬m³/d及以上規模的大、中型水廠，一般可采用集散型微機控制系統，實現生產過程的自動控制。
