1 襄陽污泥處理工程基本情況
襄陽市污泥處理廠位于湖北省襄陽市魚梁洲，緊鄰設計規模為30萬m3/d的魚梁洲污水處理廠,于2011年建成投運，設計規模為300 t/d（以含固率20%計）該污泥處理廠項目由某公司采用特許經營模式投資建設和運行管理，占地30畝(1畝≈667m2)，工程直接投資1.2億元。
這是我國目前第一座采用高溫?zé)崴忸A(yù)處理和厭氧消化工藝技術，并投入商業化運行的污泥處理廠。按處理每萬m3污水產含固率20%的污泥量6～7 t計，該處理規模可以滿足1座40萬～50萬m3/d污水處理廠的污泥處理之需，圖1為該污泥處理廠平面布置圖。

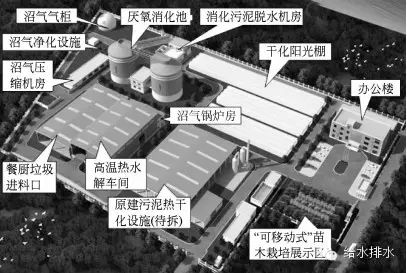

圖1 襄陽魚梁洲污泥處理廠平面布置
魚梁洲污水處理廠污泥產量為150～200 t/d（以含固率20%計），在該污泥處理廠建成之前，由于污泥未能得到處理，導致近15萬t的污泥（以含固率20%計）堆積在廠內，所以該污泥處理廠除了要處理污水處理廠每日脫水的新鮮污泥外，在近期還要承擔原有堆積污泥的處理任務。目前每天約處理堆積污泥100 t（以含固率20%計）。新鮮脫水污泥與原有堆積污泥的有機質含量分別為40%～60%（受季節影響）和35%～45%。
2 襄陽污泥處理工藝技術
2.1高溫?zé)崴夤ぷ髟?/p>
污泥高溫?zé)崴忸A(yù)處理技術是21世紀初開始在歐洲用于工程實踐的，目前全球范圍已有50多個項目使用了這項技術，每年處理污泥974 000 t（以污泥干基計），相當于每天處理含固率20%的脫水污泥13 340 t。
高溫?zé)崴忸A(yù)處理的目的是：利用高溫和高壓迫使污泥結構和性狀發生變化，并有效提高污泥衛生化水平。這一預處理過程能夠促使后續厭氧消化過程加速，提高厭氧消化效率、穩定化水平和脫水性能；能夠促使污泥中轉化為生物質能源（沼氣）的有機物質比例得到改善，提高沼氣產量。借助于污泥粘滯性的改善，可以提高消化池進泥含固率，在傳統消化設備不改變的條件下，實現原有消化設施處理能力的翻番。國外目前許多案例，就是依靠增加高溫?zé)崴忸A(yù)處理設施，實現了原有消化設施擴容目的。
熱水解處理設施一般主要包括預熱罐、熱水解罐和閃蒸泄壓罐，工藝過程包括以下階段：
(1) 為提高熱能利用效率，污水處理廠脫水污泥（含固率15%～20%）首先進入混合預熱罐，與從閃蒸泄壓罐回收的蒸汽混合，將污泥預加熱至100 ℃左右。
(2) 預熱后的污泥進入高溫?zé)崴夤捱M(jìn)行熱水解反應，反應壓力和反應溫度分別為0.6～0.7 MPa和150～170 ℃，熱水解反應時間30 min。
(3) 熱水解后的污泥被急速送到閃蒸泄壓罐，由于壓力的釋放，在壓力差的作用下，使污泥結構發生變化。
(4) 污泥經熱水解和在閃蒸泄壓罐內釋放壓力后，污泥溫度為100～105 ℃，再經熱交換器進行冷卻，換熱后污泥溫度在40～50 ℃，以滿足后續厭氧消化的要求。整個熱水解過程一般需要3～4 h，因與蒸汽的混合，高溫?zé)崴夂笪勰嗟暮搪式抵?span style="font-family: Calibri;">10%～12%。
2.2污泥處理工藝
襄陽污泥處理工藝由高溫?zé)崴廛囬g、厭氧消化池、脫水車間、污泥干化車間、沼氣儲存罐和沼氣提純處理等設施組成，工藝流程詳見圖2。

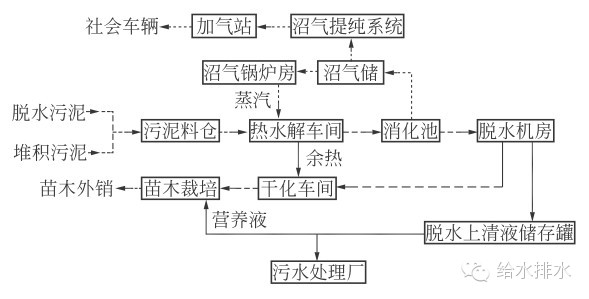

圖2 污泥處理廠工藝流程
來自污水處理廠的新鮮脫水污泥和原有堆積污泥（含固率20%左右），送入高溫?zé)崴廛囬g。該車間的高溫?zé)崴庀到y(tǒng)，由預熱罐、高溫?zé)崴夤藓烷W蒸泄壓罐組成。其中4個熱水解球罐采用序批式方法工作，反應熱媒采用壓力0.7 MPa，溫度 170 ℃的蒸汽。熱水解后的污泥，進入閃蒸罐，溫度降至100～105 ℃（所收集的熱能用于污泥預熱罐），高溫?zé)崴廛囬g內景詳見圖3。

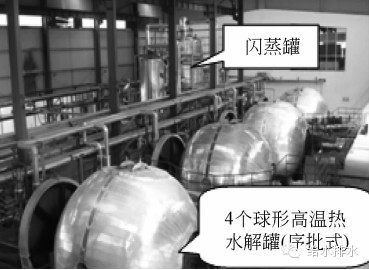

圖3 高溫?zé)崴廛囬g內景
經高溫?zé)崴馓幚砗笪勰嗪搪式抵?span style="font-family: Calibri;">11%左右。該污泥經換熱冷卻至40～50 ℃后，進入2座單池容積為6 000 m3的柱形消化池，停留時間15～18 d，厭氧消化的有機物降解率為55%～65%。高于《城鎮污水處理廠污染物排放標準》（GB 18918—2002）有機物降解率大于40%的要求。
厭氧消化后的污泥，經離心脫水機脫水至含固率30%左右，因脫水性能得到改善，故不需再投加化學藥劑進行調理。
脫水后污泥進入干化車間，干化車間為陽光棚結構，利用閃蒸泄壓后污泥冷卻得到的熱水，通過污泥層下的熱水盤管加熱污泥，同時借助陽光熱能的作用，將脫水污泥干化至含固率60%左右，干化車間詳見圖4。

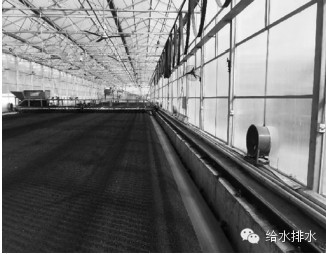

圖4 干化車間內景
2.3污泥處理后產物的利用情況
2.3.1生物質能源（沼氣）
能夠在污泥處理的過程中得到生物質能源——沼氣，是厭氧消化處理工藝與其他所有污泥處理工藝最大的不同。但是經高溫?zé)崴夂螅託饬坎粌H能夠確保自用，而且還有向社會提供能源供應的余量，所以它是綠色處理技術�，F(xiàn)襄陽污泥處理工程每天產生沼氣8 000～10 000 m3，其中約70%用于自身污泥處理加熱系統，其余2 000～3 000 m3 的沼氣進行提純處理，提純后為1 000～2 000 m3。提純的目的是去除沼氣中的CO2與H2S等雜質，將CH4的含量由原沼氣的60%～65%提高到99.9%，達到國家壓縮車用天然氣標準，供社會車輛使用，售價4.5元/ m3，每標立方米車用沼氣的動力效率與每升93號汽油的動力效率是相同的。
2.3.2生物質炭土
經過高溫?zé)崴�、厭氧消化、脫水和熱干化一系列處理后，其污泥處理產物與原污泥相比，無論是數量、外觀上，還是性狀、成分組成上都發生了根本性的變化。首先，由于有機物的分解和水分的減少，產物重量（干化后）僅為原污泥的1/4左右；其次，消滅了病原菌，實現了衛生化；再之，由于有機物分解率和沼氣產量提高，使產物的穩定化水平得到提高，產物不再發臭。
傳統厭氧消化后產物，由于有機酸含量較高和衛生化水平不高，其產物在用于苗木栽培和其他土地利用時，還需要適當處理，如有文獻提出，應在厭氧消化后再接好氧發酵處理［1］，以進一步降解有機酸、殺滅病原菌。高溫?zé)崴鈪捬跸�，在英�?guó)被稱為高級厭氧消化（advanced anaerobic digestion）；并規定，只有經過高級厭氧消化處理后的污泥產物才能夠直接用于土地，詳見表1。

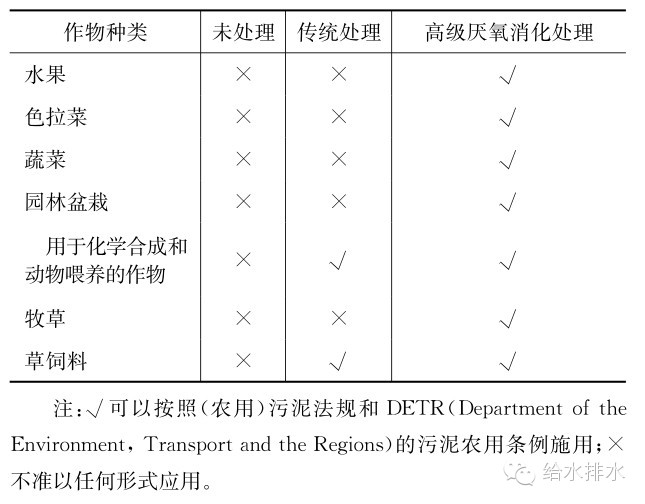

表1 英國對污泥處理方法和土地利用的規定
污泥經過上述過程的處理后，不應該再稱之為污泥。筆者認為這種產物，稱為“生物質炭土”更貼切。襄陽通過將“生物質炭土”以“可移動式”苗木栽培和苗木移栽的方式，將這種“生物質炭土”在環境中進行消納，解決了產物的處置問題，這是襄陽污泥處理工程的最大亮點之一，“可移動式”苗木栽培情況見圖5。污泥處置是處理產物在環境中消納方式［2］，把污泥處置改為處理后的產物處置，將更加有利于對污泥處理處置的正確理解。

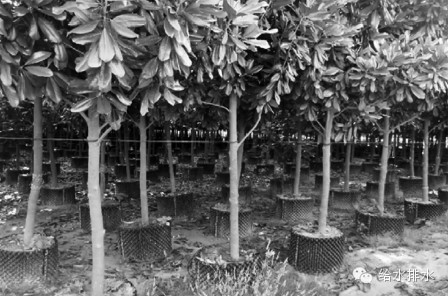

圖5 “可移動式”苗木種植情況
3 襄陽污泥處理處置工程特點總結
襄陽污泥處理處置工程注重與當?shù)匚勰鄬?shí)情相結合，注重能源的有效利用，注重不斷優化生產過程，注重生物質產物的利用方式創新。主要特點可概括總結為：
（1）球形高溫?zé)崴夤逌p輕了砂子對設備的磨損。襄陽采用的高溫?zé)崴夤逓榭赊D(zhuǎn)式球形罐，因球罐自身的緩慢轉動，實現了污泥與蒸汽的混合和攪拌，這種結構較國外的立式罐，較好地解決了污泥中砂子對設備的磨損，適合于我國污泥中含砂量高的現實情況。
（2）陽光棚干化提高了熱利用效能。為了便于厭氧消化處理后產物“生物質炭土”的利用，襄陽工程利用閃蒸泄壓罐出泥冷卻釋放出的熱量以“地暖”的形式干化“生物質炭土”，充分利用了系統的熱能，并借助陽光的作用使“生物質炭土”進一步減量，布設在陽光棚壁下部的風機向“上物質炭土”表層吹、吸風，又直接加速了熱量和水分的交換；這種干化方式也有效解決了砂子對機械干化設備的磨損問題，降低了投資和運行成本。
（3）消化液的高pH降低了沼氣中硫化氫含量。國外和襄陽工程的實踐都證明，經高溫?zé)崴夂�，消化液中�?span style="font-family: Calibri;">NH4+濃度高于傳統厭氧消化，使得消化液為弱堿性，為消化液提供了較強的緩沖能力，為甲烷菌生長提供良好的條件。H+濃度低了，也就降低了形成硫化氫的可能性，使得沼氣中硫化氫含量較低。襄陽工程沼氣的硫化氫含量為50～100 mg/L（消化池出泥pH平均為7.8），而無高溫?zé)崴獾纳虾Ｊ邪埜畚鬯幚韽S沼氣的硫化氫含量為350～800 mg/L（消化池出泥pH平均為7.34）；pH=7.3意味著比pH=7.8的溶液H+的摩爾濃度高3倍以上。由于硫化氫是沼氣利用的一個很大障礙，所以硫化氫含量越低，沼氣脫硫措施就越簡單。同時由于氫離子濃度的降低，又促使S2-與重金屬離子結合為難溶的硫化物，這些硫化物的溶度積常數僅為硫酸鹽溶度積的百億分之一或以下，對比情況詳見表2。
表2 幾種常見重金屬化合物的溶度積常數
（4）“可移動式”苗木栽培術解決了產物出路。襄陽污泥處理廠采用的“可移動式”苗木栽培技術具有三大特點，一是“菠蘿皮”狀塑料殼容器具有透氣性好、可拆卸、可拼接、可重復使用、可控制輔根的生長等性能，也為苗木生長提供了良好的條件，苗木根系生長情況詳見圖6，栽培中采用水和營養液（利用離心機脫水的沼液）的滴灌技術，節水效果明顯，詳見圖7；二是由于移栽時，不需要采挖，且?guī)?ldquo;皮”運輸，所以就會不傷及根系，保證了苗木移栽的高成活率；三是襄陽污泥工程就是通過這種“賣樹帶炭土”的創新方式，成功解決了“生物質炭土”的資源化利用問題。幾年來由襄陽污泥處理工程提供的苗木已達6萬多棵，美化了襄陽市。不但解決了“生物質炭土”的出路，而且經濟效益十分可觀�？芍^：不挖山川一棵樹，不損環境一方寸，苗木移植帶炭土，園林走出生態路，借用一塊沙荒地，建成一片綠世界。
圖6 苗木根系生長情況

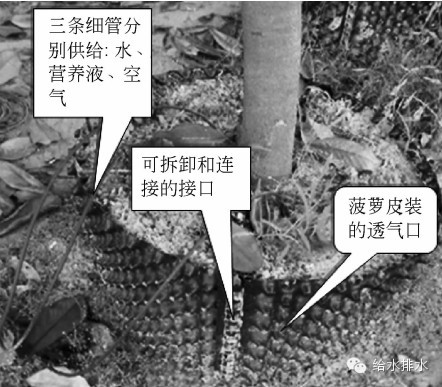

圖7 “菠蘿皮”狀容器照片
國家林業局近日下發了《關于切實加強和嚴格規范樹木采挖移植管理的通知》（林資發〔2013〕157號），文件倡導以苗木綠化為主，以大苗木栽植代替大樹移植；文件確定采挖樹木，必須辦理采伐許可證，胸徑5 cm以上的樹木必須納入采伐限額管理。隨著國家對山林采挖的嚴格管控，襄陽污泥處理工程這種苗木栽培和苗木移栽的優勢將更加凸顯。城鎮污水處理廠污泥經高溫?zé)崴鈪捬跸�，或者好氧發酵處理后的“生物質炭土”進行苗木栽培，為我國城鎮綠化提供了可靠的苗木來源的同時，解決了污泥處理產物的出路，一舉雙贏。
（5）實現了餐廚垃圾的同步處理。餐廚垃圾處理也是我國面臨的緊迫任務和難題，襄陽污泥處理工程嘗試將收集的餐廚垃圾直接送入?yún)捬跸嘏c污泥同步厭氧消化處理，目前日處理餐廚垃圾量約為15 t左右。餐廚垃圾的加入有效提高了消化物的有機質含量，有助于沼氣產量的提高。隨著堆積污泥量的減少，直至消除，將為該工程承接襄陽市的餐廚垃圾提供了設施能力上的保證。為了確保餐廚垃圾不含有影響消化池運行的雜物，在餐館源頭安裝了自主開發的收集器（見圖8），可有效避免雜物的混入，為后續的處理和設施的安全運行提供了保障，圖9為將餐廚垃圾直接接入消化池的照片。

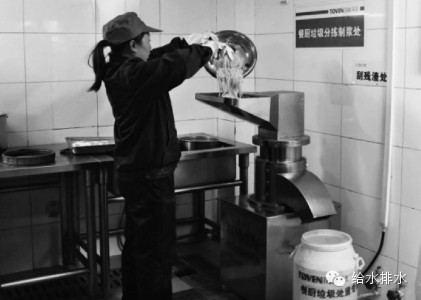

圖8 餐廚垃圾源頭收集器

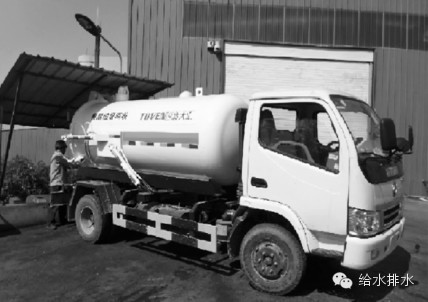

圖9 餐廚垃圾接入消化池
4 襄陽工程經驗總結
整個襄陽污泥處理工程體現了：污泥全處理，過程全綠色，能源全平衡，資源全利用，利用有得益，成本可接受。驗證了高溫?zé)崴鈪捬跸瘜?duì)傳統厭氧消化技術的提升作用；驗證了污泥處理必須滿足產物處置要求的原則，也就是說，只有把處理產物的出路解決好了，處理才能夠按照產物的出路要求進行，處理才是有效的；驗證了“污染治理，重在資源利用，贏在資源利用”的實效。贏在資源利用就“綁架”了污染的治理，讓污染治理從被動進行，轉為主動進行。襄陽污泥處理工程為我國污泥處理處置探索出了一條新路，這一工程案例在2013年7月聯合國華沙氣候大會上，也向全世界做了分享。
襄陽污泥處理工程為我國污泥處理處置提供的經驗可以概括為：
（1）提升了厭氧消化技術水平。高溫?zé)崴鈪捬跸c傳統的厭氧消化（包括未經熱水解處理的高濃度厭氧消化）相比，從如下五個方面提升了厭氧消化技術：一是由于污泥經過高溫?zé)崴飧男裕垢邼舛任勰嗟恼硿院土鲃?dòng)性得以改善，可在不增加傳統消化攪拌能量的前提下，實現污泥的高濃度厭氧消化，加之消化溫度的提高，消化時間縮短，使得消化池容積負荷得到成倍增加，消化效率大幅度提高，也讓已有厭氧消化設施的老廠在不擴建消化池的前提下，實現處理能力和處理產物品質的雙提高；二是由于沼氣中H2S含量的降低，使得沼氣脫硫措施大為簡化，與此同時，沼氣產量也得到提高，不但能夠?qū)崿F(xiàn)自足，而且還可實現沼氣的社會化利用，讓污泥處理廠成為能源制造廠；三是由于氫離子濃度的顯著降低，促使重金屬離子形成更加難溶的重金屬硫化物，降低了離子態重金屬的毒性；四是由于污泥經過高溫、高壓的“蒸煮”，加之經過熱干化處理，原污泥中的病原菌被有效殺滅，產物的衛生化水平得到保證；五是由于高溫?zé)崴夂�，用于厭氧消化分解的有機成分比例升高，在沼氣產量得以提高的同時，處理后產物的穩定化程度也得到充分提高，使處理產物不再發臭。德國DIN 4045對穩定化處理的定義是：“穩定化處理是指減少氣味物質和有機物含量的處理，與此同時改善脫水性能，減少病原菌的污泥處理過程。”簡而言之，穩定化的實質是：污泥經過處理后，使其中的微生物不再具備發生作用的條件。襄陽污泥處理工程中的陽光干化棚，并沒有設置除臭設施，也從另一個側面說明了處理后產物的穩定性。
國外高溫?zé)崴鈪捬跸こ毯臀覈?guó)襄陽工程的實踐說明，這種高溫?zé)崴饧訁捬跸夹g(shù)將成為今后厭氧消化技術發展的主流，其與傳統消化的相關參數對比詳見表3。
（2）實現了資源的有效利用。我國污泥處理處置面臨的瓶頸之一就是，厭氧消化或者好氧發酵處理后的產物仍然“走投無路”，或甚至不得不再加石灰后去填埋場填埋，使污泥處理的意義大打折扣。生物質能源——沼氣的社會化利用和“生物質炭土”的“可移動式”苗木栽培、苗木移植是對污泥處理產物處置的創新，走出了我國污泥生物質資源利用的
表3高溫?zé)崴庀c傳統消化參數對比
新路，讓污泥處理的作用和功能得到充分體現，詮釋了污泥有效處理和產物安全處置的全過程。同時，厭氧消化作為一種穩定化處理過程，在降解有機物的同時，也讓處理后“生物質炭土”中含有了珍貴的腐殖酸［3］，所以資源的利用體現了對彌足珍貴的生物質的重視。
（3）保障了污染治理主動進行。襄陽污泥處理工程處理后產物的資源化利用,解決了污泥處理產物的出路問題，與此同時，通過部分沼氣和苗木的出售，讓資源化利用有了經濟效益，讓治污投入有了經濟效益的產出。這一“污染治理，重在資源利用，贏在資源利用”的模式，為污染治理持續進行、有效進行提供了機制上的保障，促成了治污的良性循環。
參考文獻
1Hupe K,Heyer K U.Stegmann R. IFAS ? Ingenieurbüro für Abfallwirtschaft，Biologische Bioabfallverwertung:Kompostierun kontra Verg?rung
2唐建國.對城鎮污水處理廠污泥處理處置技術路線選擇的思考.給水排水，2011,37(9):54～57
3卓桂華.活性污泥厭氧可生化性和穩定化過程研究:［學位論文］.上海：同濟大學，2013
（本文刊登于《給水排水》雜志2014年第4期）
